SiC三相インバータ回路ブロック
HGCB-6A-401300
小型・大容量のSiC三相インバータ
ROHM製SiC-MOSFETを6個搭載した三相フルブリッジインバータです。
A5サイズ以下のフットプリントで定格電力10kVAまでのインバータ動作が可能です。
また、センサ回路も搭載されており、電圧/電流のフィードバックが可能です。
三相フルブリッジインバータとしてだけでなく、チョッパ回路や単相インバータ回路としても活用できます。
小型・大容量のSiC三相インバータ
24Vと5V電源、基板間配線、コントローラ等の準備で動作可能
モータ駆動用インバータ等として活用可能
接続変更によりチョッパ回路、単相インバータ回路も構築可能
オープンな構造
各部のテストピンで実験に便利
回路図を公開しており設計リファレンスとして活用可能
HGCB-6A-401300仕様
| 装置サイズ | W: 213mm / D: 123mm / H: 67mm | 突起物除く |
|---|---|---|
| 質量 | 約950g | |
| 直流側電圧範囲 | 0V～400V | P-N端子間電圧 |
| 交流側最大電流 | 30Arms | スイッチング周波数によりディレーティングあり |
| 交流側定格電力 | 10kVA | |
| スイッチング周波数 | ～200kHz | |
| デッドタイム | 200ns以上 | デッドタイム生成機能非搭載 |
| 電圧センサ回路 | 400V / 4V | ・P-N端子間電圧 ・過電圧、不足電圧時にゲートブロック ・保護閾値はボリュームにて調整可能 |
| 電流センサ回路 | ±100A / ±4V | ・三相電流 ・過電流時（ピーク）にゲートブロック ・保護閾値はボリュームにて調整可能 |
| 制御電源入力 5V | 0.15A以下 | |
| 制御電源入力 24V | 0.75A以下 |
外部インターフェース
| ゲート信号 | Input | 5V TTL / 負論理 / 入力部は4.7kΩでプルアップ |
|---|---|---|
| エラーリセット信号 | Input | 5V TTL / 負論理(リセット時Low) / 入力部は4.7kΩでプルアップ |
| エラー信号 | Output | 5V TTL / 負論理(エラー時Low) / 保護検出時出力 |
| アナログ信号 | Output | 直流電圧センサ 1点 / 交流電流センサ 3点 |
| エラー信号(エラーリンク機能) | Input/Output | 5V TTL / 正論理 / エラー情報を共有 |
| リセット信号(エラーリンク機能) | Input/Output | 5V TTL / 正論理 / リセット情報を共有 |

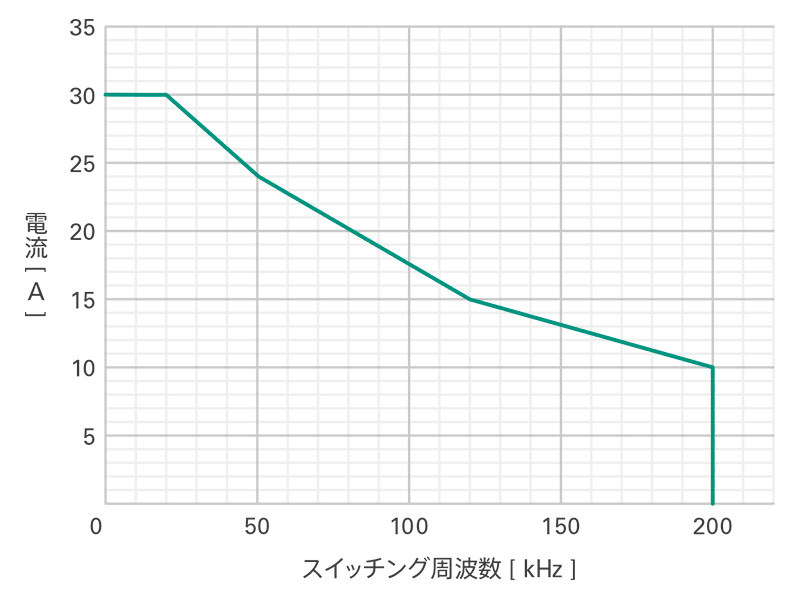

ディレーティング
機能ブロック図
